便攜式動態配氣系統

一、系統名稱：便攜式動態配氣系統

二、系統型號：GDS-P2

三、用途

便攜式動態配氣系統是專門針對第三方檢測機構設計定制的產品，方便用于現場氣體設備的校準檢測。

四、系統構成

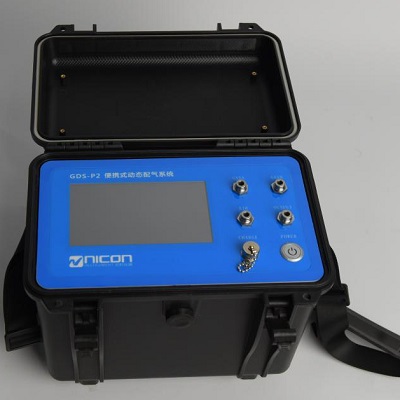

◇ 便攜式動態配氣系統（標配兩組分，可擴展到三組分）

◇ 7英寸LCD液晶觸摸屏

◇ 標配氣體輸出手柄探桿（可伸縮）及機箱背帶

◇ 標配內置空氣泵

◇ 內置直流充電鋰電池（充電6 小時，可連續續航12 小時以上）

◇ 可以根據需要定制隔爆型，以便于用于�；瘓鏊�。

五、概述

便攜式動態配氣系統是基于兩組分動態配氣系統的技術上，針對第三方檢測機構現場使用需求研發出來的，區別于兩組分動態配氣系統的是該系統將配氣系統整體放置在一個帶背帶的硬質小便攜箱里，內置高效鋰離子充電電池，自帶可以空氣泵以提供潔凈空氣源，這樣，我們只需要攜帶一小瓶（AL2）標準氣體即可，不需要攜帶稀釋氣的氣源，也更便于攜帶，該系統自帶氣體數據庫，氣體種類有多達五十七種，基本涵括常用的氣體，使用時通過計算機直接調取選擇�；旌蠚怏w最大流量≈4000mL/min。

六、技術參數

1. 氣體質量流量控制器配氣通道：2 路

A路(稀釋氣): 0～3000mL/min

B路（樣品氣）：0～1000mL/min

2. 精確度：≤±1%FS

3. 響應時間：1…2seconds

4. 重復性：±0.2% Rd

5. 量程比：1:50（數字模式為：1:187.5）

6. 泄漏率: tested < 2 x 10-9 mbar l/s He

7. 電源：＋15…24VDC@320mA

8. 使用溫度：-10…70 ℃

9. 輸出：4…20mA and RS-232

10.氣路：整個系統氣路均采用內表面拋光處理的防腐防吸附的316L不銹鋼管或者聚四氟乙烯管，以減少腐蝕性氣體對設備的腐蝕和配制易吸附微量氣體的過程中的濃度衰減。

七、系統操作

1）配氣系統通過高清TFT觸摸屏操作，反應靈敏，操作簡單。

2）操作界面：操作界面上的配氣模式有兩種，一種是流量配氣模式，一種是濃度模式配氣。選擇什么模式根據自身需要來自由選擇，我們還可以事先設定多種配氣濃度的順序以實現程序化自動配氣。

八、標準配置

GDS-P2主機，手柄探桿（可伸縮，3米左右）及機箱背帶，聚四氟乙烯管，中文說明書，合格證，保修卡等。
