傅立葉變換顯微紅外光譜儀在各個化學相關領域，如材料、法醫、化工、醫學、電子等行業已得到越來越廣泛的應用。尤在物證鑒定、失效分析、材料分析和研究、倒置工程等領域已成首選的分析工具之一，其作用不可替代。
如在倒置工程分析研究課題中，生物醫學領域廣泛應用的輸液袋是一種常見的研究材料。輸液袋是多層聚合物材料復合膜，常見的輸液袋由三層或五層聚合物材料組成。其中，多層膜的上下表面可以通過ATR技術方便表征，但如何表征中間層材料一直是個難題。因?yàn)楦鲗泳鶠橥该骶酆衔锊牧希瑢优c層之間沒有明顯分界線，所以依靠傳統技術，一直以來很難得到滿意的結論。

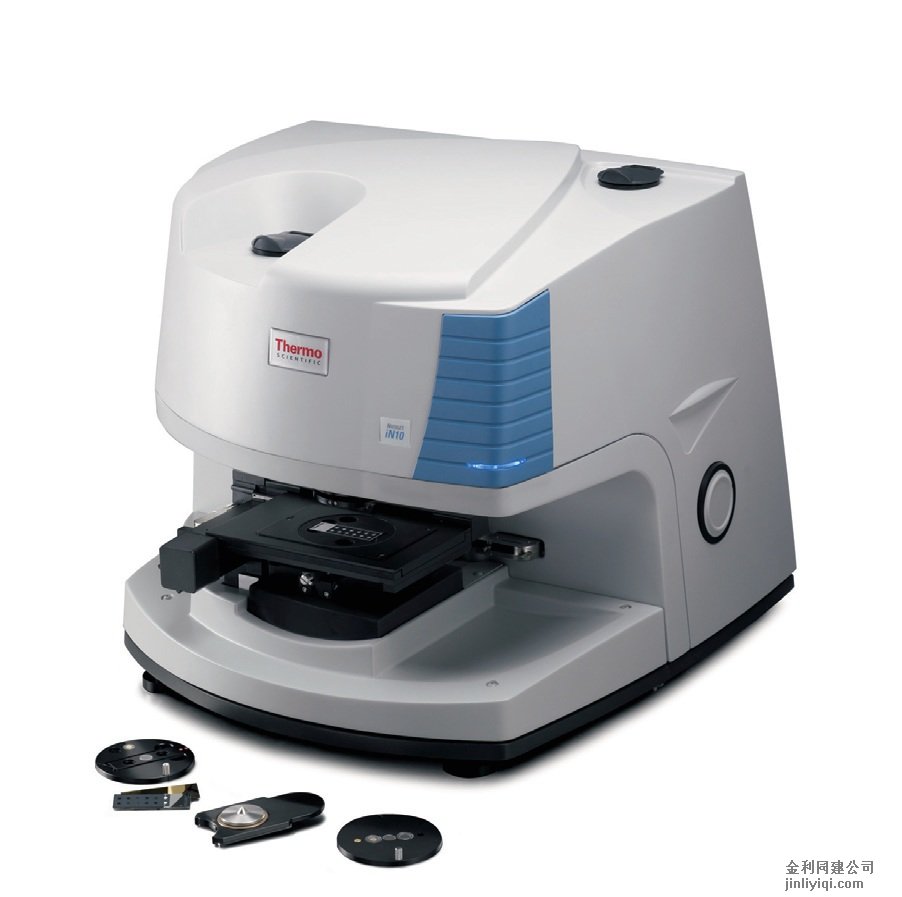

Nicolet iN10-賽默飛世爾科技傅立葉變換顯微紅外光譜儀
解決方案
對輸液袋切片，采用傅立葉變換顯微紅外光譜儀Nicolet iN10可以輕松表征各層膜結構。同時，Nicolet iN10的專利分析向?qū)Ъ夹g(shù)不僅全自動化您的分析過程，還同步提供各層膜的厚度。
樣品準備
剪取一小塊輸液袋樣品，切成約15μm厚度的薄片，用鑷子小心夾取，放置在潔凈的NaCl 鹽片上。
實驗過程
實驗儀器：Nicolet iN10傅立葉變換紅外顯微鏡；
顯微鏡用切片機
實驗參數：透射模式，分辨率8cm-1，步長10 μm
實驗結果

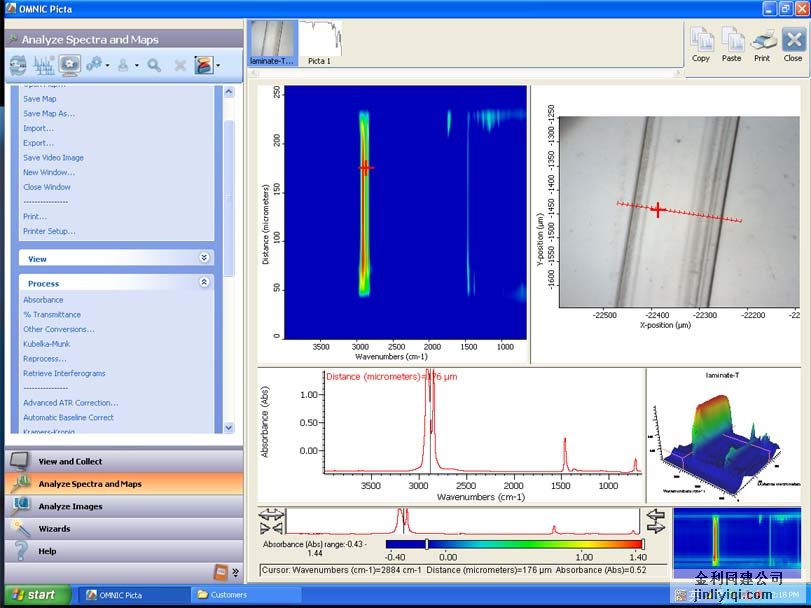

切片后顯微鏡觀察，由于各層材料的折射率比較接近，觀察不到特別明顯的層界面，所以充分利用自動平臺的優勢對輸液袋薄片做線掃描，結果如下（圖1）：
圖1

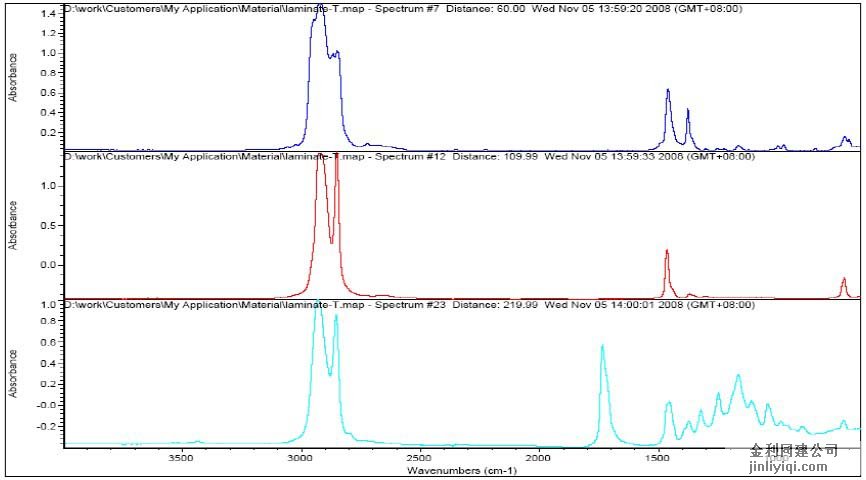

從二維線化學成像圖中可以清晰的觀察到該輸液袋由三種不同的膜材料復合而成。移動光標到不同位置，得到每層材料的一維光譜圖（見圖2）。譜庫檢索后得到各層物質分別為：聚丙烯和聚乙烯的共聚物、聚乙烯、聚酯。
圖2

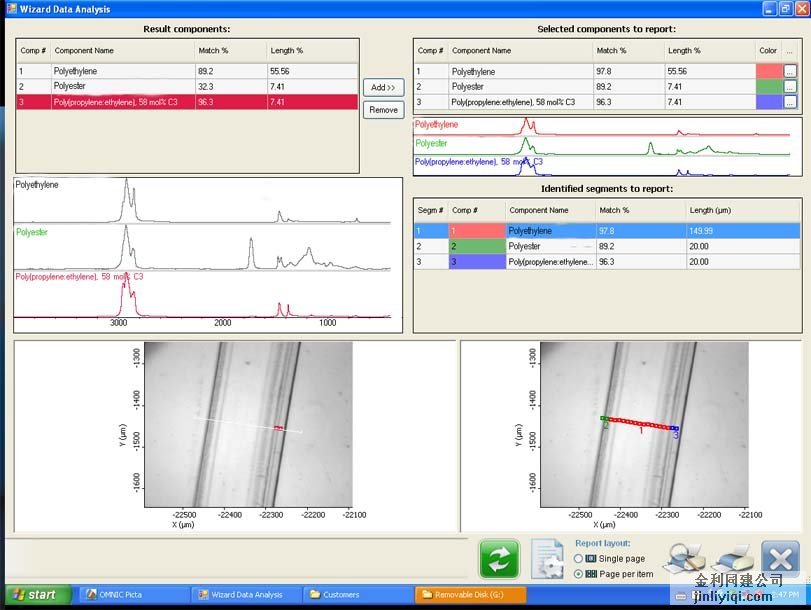

以上分析判斷和檢索過程均由人為操作得到。而賽默飛世爾科技作為擁有國際最領先技術的傅立葉變換顯微紅外光譜儀的生產商，針對繁忙的多功能分析實驗室的研究人員，還開發了一種全新的自動化分析向?qū)Чδ�，這一專利技術在Nicolet iN10 儀器上得到完美呈現。分析向?qū)Ъ夹g(shù)不僅全自動化上述分析過程，自動對不同層材料進行識別，還自動得到每層材料的厚度，結論快速清晰可靠。
圖3
2、多層材料分析向?qū)Чδ懿粌H只針對輸液袋等多層復合膜材料的分析，還適用于多種復合功能材料。
3、Nicolet iN10傅立葉變換顯微紅外光譜儀的分析向?qū)Чδ苓m用于多種材料，如多層復合材料、混合物、包裹體等等，使您無需成為顯微紅外光譜儀專家，即可輕松應對日常遇到的各種分析難題。
